DE DELTAWERKEN. (7e)

De schepen en de stormvloedkering.

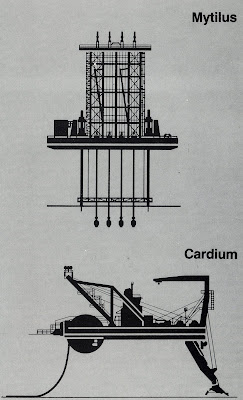

De Mytilus.
Met behulp van de vier trilnaalden is de oosterscheldebodem verdicht. De Mytilus is 68 meter lang, 33 meter breed en 63 meter hoog. Met de naalden kan de Mytilus 42 meter onder het gemiddelde zeeniveau een laag grond van 15 meter dikte verdichten. In totaal heeft de Mytilus een bodemoppetvlak van 350.00 m² verdicht.

De Cardium.
Voor het vlakken van de bodem en het leggen van de funderingsmatten is de Cardium gebouwd. De Cardium wordt ook wel de grootste stofzuiger ter wereld genoemd. Het schip heeft een dustpan (zuigmond) van maar liefst 44 meter breedte. De ponton heeft een lengte van 67,5 meter en een breedte van 82 meter. De diameter van de mattenrol is 16 - 20 meter.


De Ostrea.
Voor het heffen, transporteren en plaatsen van de 66 pijlers is de Ostrea gebouwd. Na aftrtek van de opwaartse druk wegen de zwaarste pijlers 10.000 ton. De Ostrea heeft een hefvermogen van 12.500 ton. De Ostera heeft een lengte van 87 meter, een reedte van 47 meter en een hoogte van 50 meter. Voor het manoeuvreren in de stroomgaten is de Ostrea uitgerust met vier roerpropellers.

De Macoma.
De Ostrea plaast de pijlers samen met de Macoma. De Macoma heeft een dusrpan (zuigmond) van 27 meter breed om vlak voor het afzinken van de pijlers aanzandingen te verwijderen. De Macoma heeft een lengte van 45 meter, een breedte van 47,5 meter en een hoogte van 25 meter.

De Stormvloedkering.


( klik met de linkermuisknop op de afbeelding om deze vergroot te bekijken en eventueel op beeld vergroting van 100% naar 125%.)

1,2,3. De schuiven in verschillende standen. Aantal 62: ze zijn allemaal 41,4 meter breed, en 5,9
tot 11,9 meter hoog. Getekend zijn de schuiven van 11,9 meter. Gewicht 480 ton.
De kleinere schuiven wegen 260 ton.
4. Eerst werd de bodem onder de pijlers verdicht door de Mytilus.
5. De onderste funderingsmat. Kunststofdoek met er tussen zand en grind in lagen. Ze zijn 200
bij 42 meter, 36 cm dik, gewicht rond de 5500 ton.
6. De bovenmat, 160 bij 31 meter, 36 cm dik.
7. Tussen de matten kwamen grindwiepen: breuksteen in gaas verpakt.
8. Rond de pijlers werd 5 miljoen ton steen gestort, van klein naar groot formaat.
9. Betonblokken van 1m³.
10. Grindzakken voor rond de voetplaat, een extra verdichting.
11. In de 65 pijlers zit 450.000 m³ beton. Bouwtijd per stuk 1,5 jaar.
12. Dorpelbalk, per stuk op maat gemaakt.
13. Hammerstukken voor het beweegwerk.
14. Het bewegingswerk: 2 hydrauische cilinders per schuif. Sluitijd: ongeveer 1 uur.
15. Holle bovenbalk, 1100 ton.
16. Verkeerskoker, gevuld met leidingen voor bewegingswerk en het mechanisme. Plus telefoon
lijnen. 1200 ton.
